    检验平台的使用方法及保养

    发布日期:2019-08-15 发布者:立鹏机械

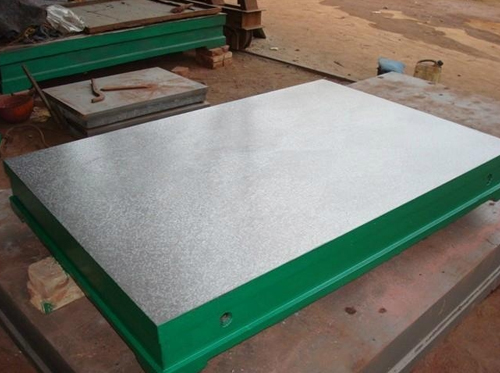

    检验平台适用于各种检验工作,测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是的基本工具。

    检验平台主要用于检验、划线、组装、定位、装配、测量、柳焊、焊接、检验、动力机械试验等,适用于各种检验工作,测量用的基准平面。检测平台是检验机械零件、平面度、平行度、直线度等形位公差的测量基准,也可用于一般零件及零件的划线、研磨工艺加工和测量等。

    检验平台是重要的量具产品,使用方法为:

    1.检验平台高度测量的基准面:将待测物与测量表座同置于平面上,经行高度比较测量,后可再将其高度与标准块规相比较。

    2.检验平台角度测量的基准面:利用平板作基准面,配合正弦杆及角度规,可进行角度测量。

    3.检验平台平行度测量的基准面:固定量表座,然后使量表指针接触在待测物表面上方,移动待测物可检查工作面与平板面的平行度。

    4.检验平台划线的基准面:可按照工作图的尺寸,进行划线工作。

    检验平板或检验平台可以用于工件及零部件的精度检验和测量等工作,是检验机械零件平行度和直线度等形位偏差的测量基准。检验平台采用灰口铸铁材料制成,工作面强度为HB170-220。

    检验平板表面质量检验用涂色检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。


    检验平板检验平台按JB/T7974-99标准制造,产品制成筋板式和箱体式二种,工作面有长方形、正方形、圆形。材料HT200-250,工作面采用刮研工艺。可根据用户的要求生产各种规格检验平板。

    检验平板是为生产车间或计量部做测量用的基准平面;而划线平板是为生产做划线用的基准平面。虽然这两种平板都是基准平面,但是它们的加工方法、平面精度、功能作用是不同的。于涂色法的检验平板工作面需刮研;其他用途的检验平板见光即可。由此可见,检验平板的平面于划线平板。

    铸铁检验平板再以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准作用;划线平板在划线工作中起到了基准面作用。

    检验平板产生工序要严格按照标准执行,检验标准采用《中华人民共和国机械行业标准》JB/T7974-1999.检验一般分为铸铁平板毛坯检验、机加工检验和成品检验两次,检验平板的毛坯主要检验外观规格是否可以达到技术要求,和毛坯有没有内部缺陷;铸铁平台的机械加工检测主要是检测铸铁检验平板有没有砂孔、气孔、裂纹、夹砂、缩松和加工误差等;铸铁平板的成品检验主要是检验铸铁平台的平面度和外观及其规格是否可以达到使用要求。

    铸铁平台的保养

    1、为了防止铸铁平台发生的变形,在安装铸铁平台时要将支承支在主支出点。支承时,尽量经铸铁平台的工作面调整到水平面内。

    2、为了防止铸铁平台发生变形,检验完毕或划线完毕后,要把工件抬下来,不得长时间放在平板上。

    3、使用完毕,要及时擦净平板的工作面,然后涂上一层防锈油。如果比较长时间不用,涂上一层黄油,然后铺上一层白纸。

    4、用木板制作的一个罩,不用平板时,用罩子将平板罩住。严禁水滴在铸铁平台上。

    5、平板要实行周期检定,检定周期要根据使用的具体情况确定,一般为一年。
